Dispositivo electrónico Zagal para la eliminación selectiva por electrocución del Avispón Asiático.

SISTEMA PATENTADO (no daña a las abejas)

1.- Zagalina: Alimentador del arpa.

2.- Arpa Zagal.

3.- Arpa Zagal Compacta.

4.- Ventajas de las Arpas Pastores Zagal.

5.- Instrucciones de manejo de la Zagalina.

ZAGALINA

Zagalina: Alimentador del arpa que se caracteriza por ser capaz de seleccionar el tamaño del insecto volador (vespa velutina) que va a fulminar por electrocución de forma que las abejas no se vean afectadas.



FICHA TÉCNICA ZAGALINAS:

Fabricante: Pastores Eléctricos Zagal SL

Normativa reguladora: UNE EN-60335-2-76

Número de patente: U201700761

CONSUMO:

A batería externa de 12 voltios: consume 150 miliamperios hora

A red de 220 voltios: consume entre 2 y 3 vatios hora

Voltaje de salida para ambas: de 2500 a 8000 voltios, regulables.

Frecuencia de disparo: de 10  ciclos por segundo

Potencia de salida: 6 Julios

Número de arpas que cubre una sola zagalina: Más de 100

______________________________________________________________________________________________________

ARPA ZAGAL

Arpa Zagal: Arpa especialmente diseñada por Pastores Zagal  que se caracteriza por su sencillez , fácil montaje y sin de perdidas de energía. No le afecta en su funcionamiento ni el SOL, ni el TIEMPO ni el AGUA de LLUVIA. Su material es impermeable.

Hilado del arpa Zagal: Detalle del modo correcto de hilar el arpa Zagal para que la distancias entre hilos sea de 2 cm



Esquema de hilado del arpa zagal

hilado-superior
Orientation: 1
« 1 de 2 »

Detalles del arpa zagal

arpa-zagal1
Orientation: 1
« 1 de 2 »

______________________________________________________________________________________________________

ARPA ZAGAL COMPACTA

Arpa Zagalina compacta: Arpa de puntos y señuelo que equivale a un arpa de 60x70. Caracterizada porque lleva puntos adhesivos que imitan la naturaleza de las plantas. Al ir a libar allí las abejas, también acuden las velutinas y estas mueren electrocutadas (a las abejas no les hace nada)

______________________________________________________________________________________________________

VENTAJAS DE LAS ARPAS DE PASTORES ZAGAL

PASTORES ELECTRICOS ZAGAL S.L.

C/ NUEVE DE FEBRERO 5 - BAJO 24005 LEON-España

Tefs: 987204852  /  633099003

correo@pastoreszagal.com        www.pastoreszagal.com

VENTAJAS DEL ARPA DE ZAGAL-PASTORES ZAGAL

1º- Los hilos conductores son continuos para cada polo, sin presentar uniones ni empalmes en su fabricación, lo que facilita mucho el trabajo de hilado y tensado, evitando así, las pérdidas de conductividad causadas por los cuantiosos empalmes.

2º- En vez de utilizar hilo de acero inoxidable de 0.40 m/m, zagal emplea un conductor especial, con tratamiento antioxidante de 0.55 a 0.70mm de espesor, lo que ofrece una firme oposición a su rotura ante a un posible impacto sobre las cuerdas del arpa, de aves voladoras de gran tamaño

VEAMOS LAS DIFERENCIAS DEL ACERO INOXIDABLE Y EL CONDUCTOR ESPECIAL QUE EMPLEA ZAGAL.

Si su grosor es de 0.70mm, su resistencia física es de 0.5 ohmios por metro lineal. Si su grosor es de 0.55mm, su resistencia física es de 0.8 ohmios por metro lineal. El acero inoxidable de 0.40, tiene una resistencia física de 7.35 ohmios por metro lineal, es decir, tiene unas pérdidas 14 veces superior al de 0.70 y unas  9 veces superior al de 0.55. Si esto lo multiplicamos por 63 metros de longitud que suman todas las cuerdas del arpa, resulta que la energía que habíamos generado para fulminar la vespa velutina se queda reducida a un 65%., y  soy muy generoso.

Cómo se visualiza en nuestros vídeos, las arpas son de hierro galvanizado, que no se oxidan ante las inclemencias del tiempo, y sus dimensiones son de 130 x 98 cm. Por lo que se mandan desmontadas para su transporte por su mensajería. Dentro del embalaje van las instrucciones para su montaje y todos sus accesorios, que son 5 tornillos con tuercas de 6x35 mm, dos de ellos en la parte superior izquierda para mantener el ángulo recto de la estructura , así como 75 metros de hilo conductor de 0.55. Las arpas también se pueden hacer de menor tamaño que resultan más económicas.  En ambos lados del travesaño inferior lleva dos excéntricas que sirven para tensar el arpa.- El hilo de línea o positivo va totalmente aislado, ya que cuelga de unos tornillos rosca chapa que van roscados a una lámina de policarbonato. El poder de aislamiento de ésta lámina supera los 20.000 V, evita las pérdidas de energía y además es inmune AL AGUA DE LLUVIA, AL SOL Y AL TIEMPO. Por otra parte cada punto de apoyo de éstos tonillos rosca chapa soporta un peso superior a 25 kilos, con lo cual tenemos un arpa eficaz, robusta, consistente y eterna. En la página de pastores zagal, hay  vídeos detallados e ilustrativos de todo el proceso.                                    - La estructura metálica del arpa forma parte del polo negativo o tierra del circuito, y como el positivo cuelga de la lámina de policarbonato, se anulan las pérdidas por inducción que se producen en otros tipos de arpas.

- Nuestra zagalina, está diseñada para alimentar más de 100 arpas conectadas en paralelo, ahora bien, si una de ellas está mal aislada, la energía desaparece.                       Disponemos de arpas montadas en nuestras instalaciones, de todas formas, el arpa se puede montar en menos de 20 minutos.

ARPAS DE PUNTO CON ATRAYENTES:  Están montadas sobre  PVC blanco, rígido y plano de 29X38 cent. y con 12 ó3 hilos metálicos de 0,55 m/m en forma de arpa que forma una barrera infranqueable de protección. Como van montadas por ambas caras de la plancha de PVC equivalen a una superficie  de 60X 70 centímetros.   Podemos utilizar sustancias olorosas: cerveza, pescado, carne, frutas dulces y otros,  que es algo que hay que valorar en sentido muy positivo, pero no debemos olvidar que el alimento que más atrae a la vespa velutina, son las propias abejas, puesto que se arriesgan a ir a las piqueras de las  colmenas, donde NO siempre son bien  recibidas, ya que, a veces a las abejas en grupo luchan por su propia supervivencia.- (El arpa  de puntos pesa 1,1 kilos y se puede colgar con 1 cuerdas de la rama de 1 árbol)

A estas arpas les hemos agregado un recipiente de plástico transparente (50 ml.) al que hemos practicado dos orificios para mantener constante el nivel de oxígeno y dentro del recipiente dos o más abejas vivas y con comida, que pueden permanecer días o semanas sin que su vida corra peligro alguno. Hemos conseguido el mayor atrayente para la velutina, que por LÓGICA, interpreta que esa comida es un alimento fácil y exento de riesgo. Éste simple hecho engañoso incita a la velutina a dirigirse al arpa, choca con sus cuerdas y queda fulminada. Con esto conseguimos aumentar la eficacia de la instalación y al mismo tiempo nos permite reducir el número de arpas. Es más eficaz un arpa con señuelo o atrayentes que dos, cuatro o seis sin señuelo. Debo aclarar que la velutina no puede detectar la presencia del recipiente transparente con el que va a chocar. Para ellas sólo existen las abejas que están dentro. Su código innato de comportamiento y su instinto de supervivencia no da para más.

Y POR ÚLTIMO, con plásticos adhesivos y pegados en las placas, nos queda IMITAR de la naturaleza el comportamiento de las PLANTAS,  que a cambio de que sean polinizadas ofrecen a los insectos una amalgama  de llamativos colores rodeados de néctar y flores donde van a libar hasta las propias abejas y mientras éstas liban, las velutinas aprovechan la ocasión para devorarlas. De qué colores estamos hablando. Hablamos de colores vivos, como el rojo, el violeta, morado, blanco, el amarillo que son los colores de las flores. Y ¿porqué el negro?  Porque el negro, más o menos, es el color de las abejas. Y repito la abeja es el mejor de todos los atrayentes.

TODAS LAS ARPAS QUE PUEDA DISEÑAR ZAGAL, SIN LA ZAGALINA NO SON NADA.

LA ZAGALINA COMO HERRAMIENTA EFICAZ.- Está dotada de un tornillo rosca chapa que permite regular la potencia de salida desde un mínimo de unos 2.000 a un máximo 8.000 V. Si aplicamos la fórmula matemática de que W=VxA;  W=A2xR; W=V2/R y que un vatio hora equivale a 3.600 julios, en la escala baja, al elevarlo al cuadrado, tendríamos un coeficiente de 4.000.000  y en la escala alta de 8,000 v., el coeficiente sería de 64.000.000. Esta diferencia de potencial de salida nos permite utilizar la ZAGALINA en época de la salidas de las reinas de la velutina aún que coincida con las salidas de las reinas de las abejas. Serían discriminadas por tamaño y las reinas de las abejas no se verían afectadas. ¿Qué supondría esto?.  Pues un avance muy importante, ya que cada reina de la velutina es la única creadora de un proceso y si es eliminada perece con ella porque no tiene sustituta. Su vida en esta época es muy activa, tiene que salir a alimentarse, construir su nido primario, correr riesgos y por tanto es vulnerable.

INFORMACIÓN ADICIONAL.- Cada tipo de arpas  están hecha a plantilla, por lo tanto, tienen todas las mismas medidas para poder cambiarlas de emplazamiento.

1.- Clave en tierra dos hierros y encaje en ellos los pies del arpa. Retáque  los hierros con tierra y cuando sequen ya le queda el emplazamiento hecho.

2.-También puede clavar dos palos y encajar en ellos los pies del arpa.

3.- Si cree oportuno ir rotando de emplazamiento las arpas haga varios anclajes en distintos puntos del colmenar para ir encajando en ellos las arpas.

4.- Instale por el aire y perfectamente aislado un tendido de alambre galvanizado de 1,3 mm,  que partiendo del borne de línea dela zagalina, va enlazando, en paralelo, las distintas arpas del colmenar. Este alambre de línea no puede tocar en hiervas, zarzas,ramas, árboles ni maleza alguna.

5.- Del mismo modo repita la operación desde el borne de tierra de la zagalina, pero este alambre puede ir tendido por la tierra  y sin aislamiento alguno. Mejoraría la tierra.

6.- Para la tierra de la zagalina haga lo que dice en el libro de instrucciones (que le adjuntamos) como si fuera un pastor normal, ya que la zagalina no es ni más ni menos que un pastor modificado.

UNA CURIOSIDAD.-. Se llama resistencia a la inversa de un conductor. Pues bien, nuestro cuerpo tiene entre mano y mano una resistencia  de unos 250.000 ohmios; un semental vacuno de mucha mayor masa y peso solo tiene 100.000; un perro normal tiene unos 350.000 porque su masa es menor que la nuestra. He podido medir el cuerpo de una velutina y el de la abeja, ambos conservados en formol. Y sorpresa; la  velutina tiene 1,5 millones de ohmios y la  abeja, de menor tamaño y menor musculatura, tiene 3 millones de ohmios, es decir el doble. Por lo tanto, en igualdad de voltaje de salida  las repercusiones para la abeja son muchísimo menores.

El desarrollo de nuestras ideas y la elaboración de nuestros productos se basan en “EL TRATADO ACERCA  DE LAS LEYES DEL PENSAMIENTO CIERTO” que se llama LÓGICA y respetando escrupulosamente las leyes de la FÍSICA.

______________________________________________________________________________________________________

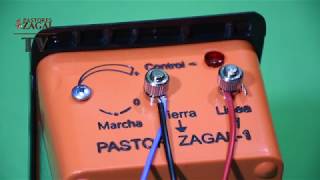

INSTRUCCIONES DE MANEJO DE LA ZAGALINA

INSTRUCCIONES ZAGALINA

Con el tornillo roca chapa girado a tope a la derecha el voltaje de salida es de 2.500V. y pasan por el arpa las abejas y tal vez los avispones.

Girando el tornillo a la izquierda, el sonido y el voltaje van aumentando progresivamente hasta alcanzar  8000V. girando el tornillo entre 2 y 3 vueltas (en este caso el sonido desaparece). Con ese voltaje mata a los avispones pero también puede AFECTAR  a las abejas.

Girando el tornillo a la derecha hay que buscar el punto donde no afecte a las ABEJAS y que el voltaje sea lo MÁS ALTO posible. Una vez encontrado el punto idóneo de funcionamiento no hace falta volver a  tocar el tornillo, excepto que cambie el pastor a otro recinto o que añada más arpas.

______________________________________________________________________________________________________

________________________________________________________________________________________________________

ZAGALINA Y ARPA ZAGAL
